RSL熱式氣體質量流量計由傳感器和信號分析、處理與控制單元兩部分構成。傳感器一部分測量溫度，而另一部分用于加熱。前者監控實際過程溫度值；后者維持一恒定溫度值，使其總是高于實際過程溫度且與該過程溫度保持恒定的溫度差。氣體的質量流量越大，冷卻效應就越大，維持差分溫度所需的能量也就越大。因此，通過測量加熱器的能量便可得出被測氣體的質量流量。
       RSL熱式氣體質量流量計是利用熱傳導原理測量氣體質量流量的儀表。熱式氣體質量流量計的傳感器由兩個基準級熱電阻(鉑RTD)組成。一個是質量速度傳感器T1，一個是測量氣體溫度變化的溫度傳感器T2。當這兩個RTD置于被測氣體中時，其中傳感器T1被加熱到氣體溫度以上的一個恒定的溫差，另一個傳感器T2用于感應被測氣體溫度。隨著氣體質量流速的增加，氣流帶走更多熱量,傳感器T1的溫度下降，要維持T1、、T2恒定的溫度差，T1的加熱功率就要增大。根據熱效應的金氏定律,加熱功率P、溫度差△T（T1-T2）與質量流量Q有確定的數學關系式。


P/△T=K1 K2 f(Q)K3

K1、K2、K3是與氣體物理性質有關的常數。


●采用穩定性高的鉑RTD傳感器；

●采用”平衡結構封裝”,介質溫度自補償；

●可實現高線性、高重復性、高精度；

●量程比寬100:1,可據用戶要求可拓展；

●可實現大管徑小流量測量，zui小流量可測低至零,分辨率0.001m/s；

●對流量信號鍵入12點動態修正，內置10點修正；

●在線動態校正電流/電壓輸出；

●對粉塵等小顆粒不敏感；

●在線不斷流裝卸，維護方便。

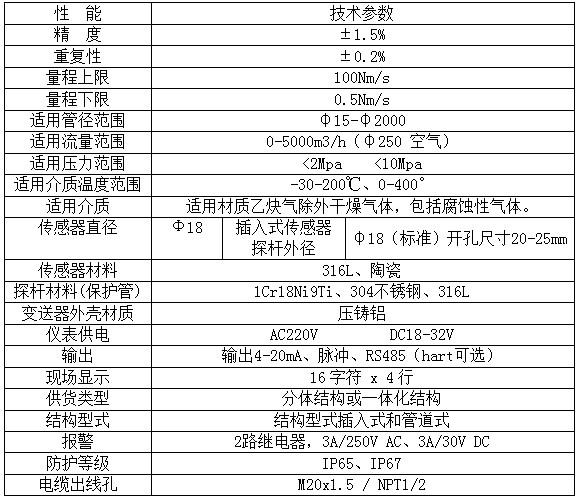

1、技術參數

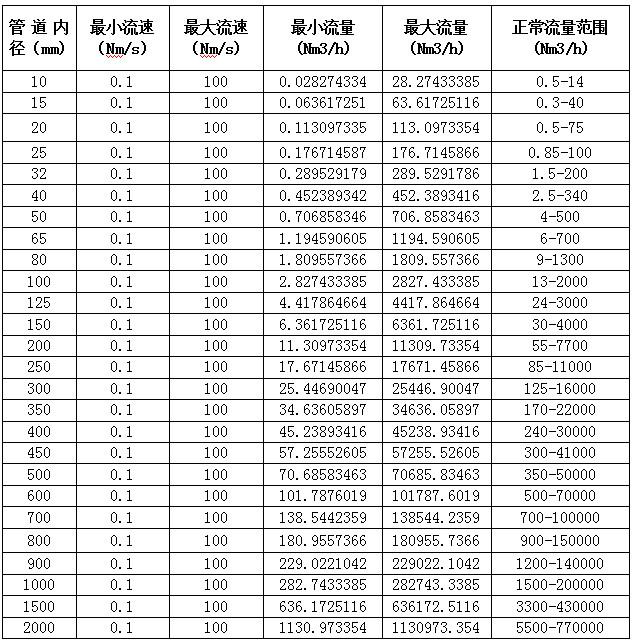

2、流量范圍對照表
