中型長圖自動平衡記錄（調節）儀 XFJ系列
商品名稱：中型長圖自動平衡記錄（調節）儀 XFJ系列
商品描述： 本系列儀表配用一定的變送器,可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位,用于對被測參數進行自動測量、指示和記錄?！ぶ行烷L(zhǎng)圖記錄儀表體積小，重量輕，安裝在控制屏上可節省
免費咨詢：15821913473
郵件：shysig@163.com
郵件：shysig@163.com
產品介紹：
本系列儀表配用一定的變送器,可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位,用于對被測參數進行自動測量、指示和記錄。
·中型長圖記錄儀表體積小，重量輕，安裝在控制屏上可節省屏面，便于實現集中控制。
·儀表整個機架安裝在帶有滾珠結構的地板上，可以靈活地進拉出，維護和檢修十分方便。
□主要技術指標
指標基本誤差：±0.5%
記錄基本誤差：±1%
回差：0.25%
消耗功率：40W
標尺刻度長：180mm
記錄紙有效寬度：87.5mm
電源：AC 220V 50HZ 允許電壓變動：10%- -15%
工作環境條件：溫度0-50℃ 相對濕度10%-90%
重量：＜18kg

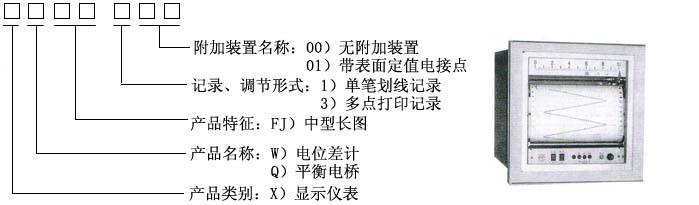

□產品選型編號表示示意圖：
□型號規格
本系列儀表，配合各種附加裝置，不僅對被測參數進行自動測量、指示和記錄，還能實現自動控制和調節
型號 | 記錄點數及其附加裝置 | 規格 | |
XWFJ-100 XQFJ-100 | 單筆 | 全行程時間5s 記錄紙速度：50、400、800mm/h多點打印周期5s | |
XWFJ-300 XQFJ-300 | 6,12點 | ||
XWFJ-101 XQFJ-101 | 單筆 帶表面定值 | 全行程時間2.5s 記錄紙速度：50、400、800mm/h給定值的設定范圍標尺的5%-95% 儀表接點數為2個多點打印周期5sXWFJ-301/XQFJ-301型儀表也可與JD-106型繼電器箱配套使用。 | |
XWFJ-301 XQFJ-301 | 6,12點 帶表面定值 | ||
□測量范圍
·電位差計
傳感器種類 | 分度號 | 測量范圍 |
銅熱電阻 | E | 0-300℃ |
0-400℃ | ||
0-600℃ | ||
0-800℃ | ||
200-600℃ | ||
400-800℃ | ||
鎳鉻-鎳鉻 | K | 0-600℃ |
0-800℃ | ||
0-1000℃ | ||
0-1200℃ | ||
0-1300℃ | ||
400-800℃ | ||
500-1000℃ | ||
600-1200℃ | ||
鉑銠10-鉑 | S | 0-1400℃ |
0-1600℃ | ||
600-1600℃ | ||
鉑銠30-鉑銠6 | B | 0-1600℃ |
0-1800℃ | ||
F1 | 0-1800℃ | |
600-1200℃ | ||
透鏡式輻射傳感器 | F2 | 700-1400℃ |
900-1400℃ | ||
900-1800℃ | ||
1100-2000℃ | ||
1200-1800℃ | ||
直流電動勢 | mV | 0-10 |
0-20 | ||
0-50 | ||
0-100 | ||
‐1-4 | ||
‐5-5 | ||
‐10-10 | ||
‐50-50 | ||
‐100-100 | ||
直流電流 | mA | 0-10 |
4‐20 |
□平衡電橋
變送器種類 | 分度號 | 測量范圍 |
銅熱電阻 | Cu50 (R0=50Ω) | 0-30℃ |
0-50 | ||
0-100 | ||
Cu100 (R0=100Ω) | 0-30 | |
‐50-50 | ||
‐50-100 | ||
鉑熱電阻 | PT100 （R0=100Ω | 0-50 |
0-100 | ||
0-150 | ||
0-200 | ||
0-300 | ||
0-400 | ||
0-500 | ||
200-400 | ||
200-500 | ||
‐50-50 | ||
‐50-100 | ||
‐100-50 | ||
‐100-100 | ||
‐150-150 | ||
‐200-50 | ||
‐200-500 |
