大型長圖自動平衡記錄（調節）儀 XWCJ-3081
商品名稱：大型長圖自動平衡記錄（調節）儀 XWCJ-3081
商品描述： 本系列儀表配用一定的變送器,可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位,用于對被測參數進行自動測量、指示和記錄?！け鞠盗袃x表品種齊全，有單筆、雙筆、多點各種型式，在基
免費咨詢：15821913473
郵件：shysig@163.com
郵件：shysig@163.com
產品介紹：
本系列儀表配用一定的變送器,可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位,用于對被測參數進行自動測量、指示和記錄。
·本系列儀表品種齊全，有單筆、雙筆、多點各種型式，在基型儀表基礎上還能附加各種類型的附加裝置。儀表具有滿行程時間快，測量信號小，靈敏度高的優點。
·記錄紙速度，可在30~12000mm/h的范圍內選擇；記錄紙可見長度達200mm。
·采用塑料筆尖，使用方便，劃線流利；多點儀表分色或字符打印，便于識別。
·儀表采用組合裝配結構，便于維護和檢修。
□主要技術指標
電源：220V 50HZ 允許電壓變動：10％--15％
工作環境條件：溫度：0-50℃ 相對濕度：10％-90％
指標基本誤差：±0.5%
記錄基本誤差：±1.0%
回差：0.25%
消耗功率：?jiǎn)喂P、多筆儀表＜40W 雙筆儀表＜80W
標尺刻度長：250mm
重量：?jiǎn)喂P、多筆儀表＜36kg 雙筆儀表＜32kg

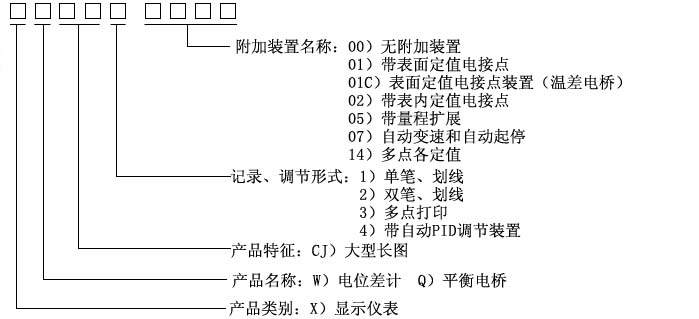

□產品選型編號表示示意圖
□型號規格
型號 | 記錄點數及 其附加裝置 | 規格 | |
XWCJ-100 XQCJ-100 | 單筆 | 全行程時間2.5s或5s 記錄紙速度：30,60,120,300,600,1200，或 300,600,1200,3000,6000,12000mm/h | |
XWCJ-200 XQCJ-200 | 雙筆 | ||
XWCJ-300 XQCJ-300 | 6點、12點 | 全行程時間2.5s 打印周期5s 記錄紙速度：30,60，120，300,600,1200mm/h | |
XWCJ-101 XWCJ-101 | 單筆帶表面值 | 全行程時間5s 記錄紙速度：30,60,120,300， 600,1200mm/h（打印周期10s)設定范圍為標尺 的5%-95% | |
XWCJ-301 XQCJ-301 | 6,12點帶表面定值 | ||
XWCJ-102 XQCJ-102 | 單筆帶表面值 | 全行程時間5s 記錄紙速度：30,60,120,300,600, 1200mm/h(打印周期10s）帶接點2個，特殊定貨可帶1-4個雙筆儀表：主筆帶接點，副筆不帶接點，或主、副筆均帶接點，多點儀表只帶二個接點。 | |
XWCJ-202 XQCJ-202 | 雙筆帶表面值 | ||
XWCJ-302 XQCJ-302 | 6,12點帶表面定值 | ||
XWCJ-314 XQCJ-314 | 6、12點帶多點 各定值調節與 報警裝置 | 全行程時間5s 打印周期：10s 記錄紙速度：30,60,120,300,600,1200mm/h能對每一點參數可以任意定值。定值范圍為標尺的5%-95%，儀表還帶JD-106型繼電箱，6點儀表一只，12點儀表二只 | |
型號 | 記錄點數及 其附加裝置 | 規格 | |
XWCJ-105 | 單筆帶量程擴展 | 全行程時間5s 多點打印周期10s 記錄紙速度:30,60,120,300,600,1200mm/h | |
XWCJ-305 | 6、12點帶量程擴展 | ||
XWCJ-400 XQCJ-400 | 單筆帶電動PID調節 裝置 | 全行程時間2.5s 記錄紙速度：30,60,120,300,600,1200，mm/h 表內裝有“定值、比例、程序”等開關，適合不同自動控制，可與TCA-100型程序信號設定儀配用 | |
XQCJ-101C | 單筆表面定值電接點 裝置（溫差電橋） | 全行程時間5s 記錄紙速度：30,60,120,300,600,1200mm/h儀表指示基本誤差為±1%，回差為0.5%，設定精度為±1%。接點容量，DC 30V 0.5A AC 220V 1A(電阻性）其余同基型。接點數為2個。 | |
電位差計的分度和測量范圍
傳感器種類 | 分度號 | 測量范圍 |
鎳鉻-康銅 | E | 0-300℃ |
0-400℃ | ||
0-600℃ | ||
0-800℃ | ||
200-600℃ | ||
400-800℃ | ||
鎳鉻-鎳鉻 | K | 0-600℃ |
0-800℃ | ||
0-1000℃ | ||
0-1300℃ | ||
400-800℃ | ||
500-1000℃ | ||
600-1200℃ | ||
0-1400℃ | ||
0-1600℃ | ||
600-1600℃ | ||
鉑銠10-鉑 | S | 1200-1800℃ |
1100-1300℃ | ||
1430-1530℃ | ||
1300-1800℃ | ||
鉑銠30-鉑銠6 | B | 0-1600℃ |
0-1800℃ | ||
1300-1800℃ | ||
透鏡式輻射傳感器 | F1 | 400-1000℃ |
600-1200℃ | ||
F2 | 700-1400℃ | |
900-1400℃ | ||
900-1800℃ | ||
1100-2000℃ | ||
1200-1800℃ | ||
直流電動勢 | mV | 0-10 |
0-20 | ||
0-50 | ||
0-100 | ||
‐5-5 | ||
‐10-10 | ||
‐50-50 | ||
‐100-100 | ||
‐1-4 | ||
1‐5 | ||
‐0.5-9.5 | ||
直流電流 | mA | 0-10 |
4‐20 |
平衡電橋的分度和測量范圍
變送器種類 | 分度號 | 測量范圍 |
銅熱電阻 | Cu50 (R0=50Ω) | 0-50 |
0-100 | ||
Cu100 (R0=100Ω) | 0-150 | |
‐50-50 | ||
‐50-100 | ||
鉑熱電阻 | PT100 （R0=100Ω | 0-50 |
0-100 | ||
0-150 | ||
0-200 | ||
0-300 | ||
0-400 | ||
0-500 | ||
200-400 | ||
200-500 | ||
‐50-50 | ||
‐50-100 | ||
‐100-50 | ||
‐100-100 | ||
‐150-150 | ||
‐200-50 | ||
‐200-500 |
