自動平衡記錄儀 EH963-01

商品名稱：自動平衡記錄儀 EH963-01

商品描述：它采用多年積累的信息情報和準確機械而生產的高可靠性的記錄儀。

免費咨詢：15821913473
郵件：shysig@163.com

產品介紹：

它采用多年積累的信息情報和準確機械而生產的高可靠性的記錄儀。

按各種組合方式有九百種型號供選用。記錄方式有單筆，雙筆，叁筆的筆書寫式和6~12點及24點的行打點式；調節方式有2位置式，3位置式，PID式；報警方式有上線式。下線式，上下線式。由這些組合，可提供用戶迫切期待的更優記錄儀。

·用于所有的溫度計測，控制....

·用于壓力，流量等各種工業參量的測定，控制....

·用于氣象觀測....

180mm記錄儀驗證可靠性的九個方面：

·高精度

工業用記錄儀精度為±0.5％

根據用戶需要可提供指示精度達到輸入量程的±0.25％的產品。在工業記錄儀中獲得了高精度。

·長壽命

高分辨，長壽命的平衡有滑線電阻

在記錄儀的心臟部分，平衡用滑線電阻采用導電塑料電位器，它分辨率高，壽命比貴金屬線繞式高十位以上。

·高可靠

良好的密封性，高可靠性的輸入切換開關

打點式儀表的輸入切換開關，使用玻璃封裝的乾簧開關，無滑動磨損，切接點用玻璃管保護，故在不良的環境中也具有較長的壽命。

·可讀性

安裝標準的照明燈

全機種都安裝標準的照明燈（除24點外），故即使在暗處也可以讀出記錄數據。

·記錄清晰

應用臨界阻尼記錄曲線清晰

通過有微分阻尼電路的伺服放大器的靈敏顯示的準確打點機構的打點記錄，墨水筆或纖維筆的連續記錄，均可清晰地記錄所有現象。

·適應性

豐富而齊全的選件

有單筆到叁筆的筆書寫式記錄；有6點到24點的打點記錄；有mA,mV熱電偶，測溫電阻等輸入信號；有二位置式到PID式的調節方式；有上限，下限，上下限式的報警方式。由這些組合可提供所需的豐富齊全的機種。為使H系列的功能進一步發揮備有多重刻度儀表，高靈敏度儀表，帶發訊裝置儀表等選購件。

·維修簡便

容易維護檢修的單元機構

量程單元，伺服放大器，走紙機構等主要部件都單元化，且計架也能簡易取下，故維護檢修容易。

·操作靈活

牢固的結構和方便的前面操作

在前面顯示部，備有操作所須的開關，而且PID調節單元等也裝在儀表內，可在儀表前部進行所有操作。

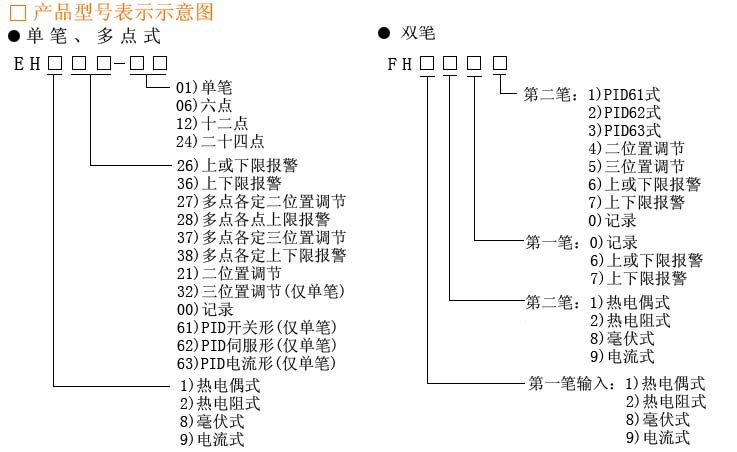

■型號一覽

·單筆（記錄儀，記錄報警儀）打點式（記錄儀，記錄報警儀，記錄調節儀）

記錄方式	機種		報警方式或調節方式		輸入　信　號				輸入點數
記錄方式	機種		報警方式或調節方式		mA	mV	熱電偶	熱電阻
單筆	記錄儀				EH900-01	EH800-01	EH100-01	EH200-01	同浸沒熱電偶組合
	Δ榮鋼溫度記錄儀						EH600-01		同輻射溫度計組合
	Δ輻射溫度記錄儀					EH700-01
	記錄報警儀		上限或下限式		EH926-01	EH826-01	EH126-01	EH226-01
	記錄報警儀		上下限式		EH936-01	EH836-01	EH136-01	EH236-01
	記錄調節儀		2位置式		EH921-01	EH821-01	EH121-01	EH221-01
			3位置式		EH932-01	EH832-01	EH132-01	EH232-01
			ＰＩＤ式	斷續脈沖形	EH961-01	EH861-01	EH161-01	EH261-01
				斷續伺服形	EH962-01	EH862-01	EH162-01	EH262-01
				電流輸出形	EH963-01	EH863-01	EH163-01	EH263-01
打點式	記錄儀				EH900-□	EH800-□	EH100-□	EH200-□	6點，12點，24點
	Δ輻射溫度記錄儀					EH700-□			6點
	記錄報警儀	多點共同設定共同報警	上限或下限式		EH926-□	EH826-□	EH126-□	EH226-□	6點，12點，24點
		多點共同設定共同報警	上下限式		EH936-□	EH836-□	EH136-□	EH236-□	6點，12點，24點
		多點個別設定個別報警	上限或下限式		EH928-□	EH828-□	EH128-□	EH228-□	6點，12點*
		多點個別設定個別報警	上下限式		EH938-□	EH838-□	EH138-□	EH238-□	6點.12點
	記錄調節儀	多點共同設定個別調節	2位置式		EH921-□	EH821-□	EH121-□	EH221-□	6點，12點*
		多點共同設定個別調節	2位置式		EH921-□	EH821-□	EH121-□	EH221-□	6點，12點*
		多點個別設定個別調節	2位置式		EH927-□	EH827-□	EH127-□	EH227-□	6點，12點*
		多點個別設定個別調節	3位置式		EH937-□	EH837-□	EH137-□	EH237-□	6點.12點

□內填入輸入點數，輸入點數6,12,24點時分別填6,12,24.（例：mV輸入，6點記錄儀為EH800-06）。

*作為主機附加的報警單元或調節單元（寬288*高144*深370mm).

Δ作為特殊規格應先協商后訂貨。

·雙筆（記錄儀，記錄報警儀，記錄調節儀）

記錄方式	機種	D1筆機能	D2筆機能
記錄方式	機種	D1筆機能	記錄	上限或下限式報警	上下限式報警	2位置式調節	3位置式調節	PID式斷續脈沖形	PID式斷續伺服形	PID式電流輸出形
雙筆	記錄儀	記錄	FH□□00	-	-	-	-	-	-	-
	記錄報警儀	記錄	-	FH□□06	FH□□07	-	-	-	-	-
		上限或下限式報警	-	FH□□66	-	-	-	-	-	-
		上下限式報警	-	-	FH□□77	-	-	-	-	-
	記錄調節儀	記錄	-	-	-	FH□□04	FH□□05	FH□□01	FH□□02	FH□□03
	記錄調節報警儀	上限或下限式報警	-	-	-	FH□□64	FH□□65	FH□□61	FH□□62	FH□□63
	記錄調節報警儀	上下限式報警	-	-	-	FH□□74	FH□□75	FH□□71	FH□□72	FH□□73

□□ 內填入各筆的輸入信號，按順序為D1筆，D2筆，mV輸入為8，熱電偶輸入為1，熱電阻輸入為2，mA輸入為9.

（例：D1筆mV輸入，D2筆熱電偶輸入的記錄儀為FH8100)

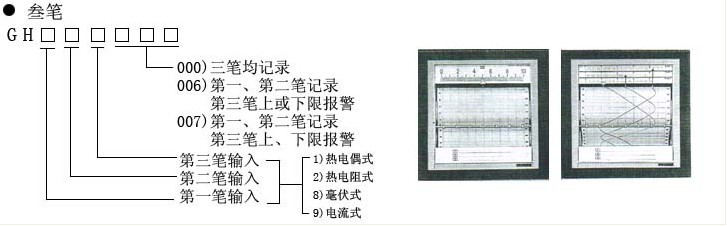

·叁筆（記錄儀，記錄報警儀）

記錄方式	機種	D1機能	D2筆機能	D3筆機能
記錄方式	機種	D1機能	D2筆機能	記錄	上限或下限式報警	上下限式報警
叁筆	記錄儀	記錄	記錄	GH□□□000	-	-
	記錄報警儀	記錄	記錄	-	GH□□□006	GH□□□007
		記錄	上限或下限式報警	-	GH□□□066	-
		記錄	上下限式報警	-	-	GH□□□077

□□□內填入各筆的輸入信號，按順序為D1筆，D2筆，D3筆，mV輸入為8，熱電偶輸入為1，熱電阻輸入為2，mA輸入為9.（例：D1筆mV輸入，D2筆熱電偶輸入，D3筆熱電阻熱電阻輸入是記錄儀為GH812000)

■標準分度范圍

輸入種類	分度號	測量范圍	輸入種類	分度號	測量范圍
輸入種類	分度號	測量范圍	輸入種類	分度號	測量范圍
熱電偶	E	0-300℃	V		1‐5
		0-400℃	mV		1‐10
		0-600℃	mV		4‐20
		0-800℃	熱電偶	PT100	0-50℃
		200-600℃			0-100℃
		400-800℃			0-150℃
	K	0-300℃			0-200℃
		0-600℃			0-300℃
		0-800℃			0-400℃
		0-1000℃			0-500℃
		0-1200℃			200-400℃
		0-1300℃			200-500℃
		400-800℃			‐50-50℃
		500-1000℃			‐50-100℃
		600-1200℃			‐100-50℃
	B	0-600℃			‐100-100℃
		0-1800℃			‐150-150℃
		1300-1800℃			‐200-50℃
	S	0-1400℃			‐200-500℃
		0-1600℃		Cu50	0-50℃
		600-1600℃			0-100℃
		1200-1800℃			0-150℃
	T	0-200℃			‐50-50℃
		0-300℃			‐50-100℃
		‐200-300℃		Cu100	0-30℃
	J	0-300℃			0-50℃
		0-400℃			0-100℃
		0-600℃			0-150℃
		300-600℃			‐50-50℃
輻射感溫器	F1	400-1000℃			‐50-100℃
	F1	600-1200℃	均格		60℃
	F2	700-1400℃			70℃
		900-1400℃			80℃
		900-1800℃			100℃
		1100-2000℃			125℃
		1200-1800℃			126℃
mV		0-5			150℃
		‐1-4
		0-10
		0-20
		0-50
		0-100
		‐5-5
		‐10-10
		‐50-50
		‐100-100

□主要技術指標

信號輸出：mV-DC 3mV以上

熱電阻-30℃以上（PT100)

刻度長度：180mm

指標精度：輸出量程的±0.5％

指示回差：輸入量程的0.25％

平衡時間：輸入量程移動約2s(50HZ）

記錄紙：折疊式-有效記錄180mm

（全幅200mm)全長20m

筆書寫式-單筆、雙筆、叁筆三種

打點式-6、12、24點三種

筆書寫式-纖維筆連接記錄

D61筆（紅）、D2筆（綠）、D3筆（藍）

打點式-各點蘸印泥盤打點記錄

打點色-6點：1紅、2黑，3天藍、4綠、5棕、6紫

12點：1紅、2黑，3天藍、4綠、5棕、6紫

7橙、8灰、9藍、10草綠、11桃紅、12玫紅

24點：重復12點及1-24點數字打印

走紙速度：12.5、25、50、100mm/h4速及快速Fast

打點時間：6s(50HZ)/5s(60HZ)

記錄筆間隔：約4mm(多筆時）

抬落筆（筆式）：手動，各筆立

電源：AC 220V 50HZ

允許電壓變動：額定值的10％~-15％

環境溫度：0℃-50℃

相對濕度：10％-90％ RH

允許信號源電阻：直流電壓輸出-3mV<量程

電壓≤500mV-10kΩ以下

500mV<量程電壓≤100mV-1kΩ以下

熱電偶輸入-10kΩ以下

熱電偶輸入-每1線10Ω以下

輸入電阻：直流電壓輸入-3mV≤量程電壓≤500mV-約8MΩ 500mV<量程電壓≤100mV-約1MΩ

熱電偶輸入-約8Ω

J緣電阻：測定端和接地端子間DC 500V 20MΩ以上

電源端和接地端子間 DC 1000V 20MΩ以上

測定端和電源端子間 DC 1000V 20MΩ以上

J緣強度：測定端和接地端子間 AC 500V 1min

電源端和接地端子間 AC 1000V(100V系列電源）1min

AC 1500V（200V系列電源）1min

測定端和電源端子間 AC 1000V(100V系列電源）1min

AC 1500V（200V系列電源）1min

照明燈：熒光燈（但24點儀表無照明）

消耗功率：約35W

門：鋁制壓鑄件漆黑鈀

外殼：普通鋼板漆銀灰色

安裝方法：面板嵌裝式

僅打點式儀表安裝角度可后傾30°

重量：約13.5kg-16.5kg

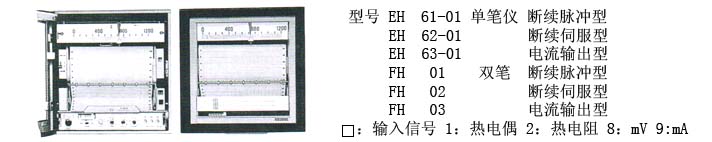

■PID式記錄調節儀

PID式記錄調節儀，把偏差（檢出值和設定值之差）進行PID運算，使操作端工作，通過選擇PID常數，可得到通一斷（ON-OFF)控制所得不到的良好的控制效果，為了使各種操作端都能使用，備有斷續脈沖型，斷續伺服型，電流輸出型三種輸出信號。

□規格

調節方式：斷續脈沖型PID式斷續伺服型PID式電流輸出型PID式

設定精度：輸入量程的±0.5％

PID值：比例帶（P)0-100％連接、可變積分時間（I)0.2-10min連接、可變微分時間（D）0-5min連接可變

調節點數：1點、雙筆儀僅D2筆

自動/手動切換：有

PD/PID切換：有

重量：約15.8kg(單筆儀，約16.8kg(雙筆儀）

·斷續脈沖型PID式

輸出信號：斷續脈沖導通信號、接點容量：電阻負載-AC 100V 5A/AC 220V 2A 電感負載-AC 100V 2A/AC 220V 1A

斷續脈沖周期：5-60s連續可變

·斷續伺服型PID式

輸出信號：斷續伺服導通信號、接點容量：電阻負載-AC 100V 2A、AC 220V 1A/2kΩ(標準），135Ω（指定）

·電流輸出型PID式

輸出信號：DC 1-55mA（負載電阻6.0kΩ以下）（標準）

DC 4-20mA (負載電阻1.3kΩ以下）

DC 0-10mA (負載電阻2kΩ以下）

, 宋體 size=2>PID值：比例帶（P)0-100％連接、可變積分時間（I)0.2-10min連接、可變微分時間（D）0-5min連接可變

調節點數：1點、雙筆儀僅D2筆

自動/手動切換：有

PD/PID切換：有

重量：約15.8kg(單筆儀，約16.8kg(雙筆儀）

·斷續脈沖型PID式

輸出信號：斷續脈沖導通信號、接點容量：電阻負載-AC 100V 5A/AC 220V 2A 電感負載-AC 100V 2A/AC 220V 1A

斷續脈沖周期：5-60s連續可變

·斷續伺服型PID式

輸出信號：斷續伺服導通信號、接點容量：電阻負載-AC 100V 2A、AC 220V 1A/2kΩ(標準），135Ω（指定）

·電流輸出型PID式

輸出信號：DC 1-55mA（負載電阻6.0kΩ以下）（標準）

DC 4-20mA (負載電阻1.3kΩ以下）

DC 0-10mA (負載電阻2kΩ以下）

, , ign="left" ,>PID值：比例帶（P)0-100％連接、可變積分時間（I)0.2-10min連接、可變微分時間（D）0-5min連接可變

調節點數：1點、雙筆儀僅D2筆

自動/手動切換：有

PD/PID切換：有

重量：約15.8kg(單筆儀，約16.8kg(雙筆儀）

·斷續脈沖型PID式

輸出信號：斷續脈沖導通信號、接點容量：電阻負載-AC 100V 5A/AC 220V 2A 電感負載-AC 100V 2A/AC 220V 1A

斷續脈沖周期：5-60s連續可變

·斷續伺服型PID式

輸出信號：斷續伺服導通信號、接點容量：電阻負載-AC 100V 2A、AC 220V 1A/2kΩ(標準），135Ω（指定）

·電流輸出型PID式

輸出信號：DC 1-55mA（負載電阻6.0kΩ以下）（標準）

DC 4-20mA (負載電阻1.3kΩ以下）

DC 0-10mA (負載電阻2kΩ以下）

, 宋體 size=2>PID值：比例帶（P)0-100％連接、可變積分時間（I)0.2-10min連接、可變微分時間（D）0-5min連接可變

調節點數：1點、雙筆儀僅D2筆

自動/手動切換：有

PD/PID切換：有

重量：約15.8kg(單筆儀，約16.8kg(雙筆儀）

·斷續脈沖型PID式

輸出信號：斷續脈沖導通信號、接點容量：電阻負載-AC 100V 5A/AC 220V 2A 電感負載-AC 100V 2A/AC 220V 1A

斷續脈沖周期：5-60s連續可變

·斷續伺服型PID式

輸出信號：斷續伺服導通信號、接點容量：電阻負載-AC 100V 2A、AC 220V 1A/2kΩ(標準），135Ω（指定）

·電流輸出型PID式

輸出信號：DC 1-55mA（負載電阻6.0kΩ以下）（標準）

DC 4-20mA (負載電阻1.3kΩ以下）

DC 0-10mA (負載電阻2kΩ以下）
