大型圓圖自動平衡記錄（調節）儀 XWBJ-400 XQBJ-400
商品名稱：大型圓圖自動平衡記錄（調節）儀 XWBJ-400 XQBJ-400
商品描述：本系列儀表配用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量，指示和記錄?！け鞠盗袃x表性能可靠，使用方便。·記錄紙沒24h更換一次
免費咨詢：15821913473
郵件：shysig@163.com
郵件：shysig@163.com
產品介紹：
本系列儀表配用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量，指示和記錄。
·本系列儀表性能可靠，使用方便。
·記錄紙沒24h更換一次，便于質量分析和保存。
·本系列儀表是單筆連續記錄，全行程時間為5秒。結構簡單，便于維護和檢修。
·儀表標尺刻度為742mm，分辨率高。
□ 主要技術指標
電源：220V 50Hz
工作環境條件：溫度：0～50℃ 相對濕度：10﹪～90﹪
指示基本誤差：±0.5﹪
記錄基本誤差：±1.0﹪
回差：0.25﹪
消耗功率：＜40W
記錄紙有效寬度：110㎜
標尺刻度長：742㎜
重量：＜23㎏

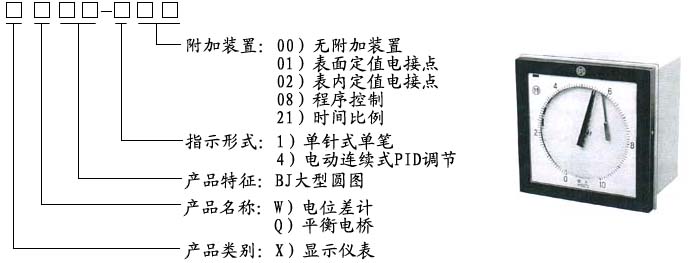

□產品選型型號表示示意圖：
□信號規格
本系列儀表，配各種附加裝置，不僅對被測信號進行自動測量、指示和記錄，還能實現自動控制和調節。
型號 | 記錄點數及其附加裝置 | 規格 | |
XWBJ-100 XQBJ-100 | 單筆 | 全行程時間不大于5s記錄紙速度1周/24h | |
XWBJ-101 XQBJ-101 | 帶表面定值 | 電接點2個或4個，其容量為DC 30V 0.5A（電阻性）AC 220V 1A（電阻性）記錄紙速度1周/24h控制精度 為±1% | |
XWBJ-102 XQBJ-102 | 帶表內定值 | ||
XWBJ-121 XQBJ-121 | 帶時間比 例裝置 | 比例帶：2-20%連續可調動作周期：10-100s連續可調控制精度：±1% 記錄紙速度：1周/24h | |
XWBJ-400 XQBJ-400 | 電動連續式 PID調節 | 單點，記錄紙速度1周/24h輸出DC 0-100mA 負載電阻13kΩ輸入表內發訊設定范圍：（P)0-100 （I)0-10min(D)0-5min (I)作用區設定范圍（ARW）0-±25% | |
XUB-100 | 物位指示記錄 | 指示基本誤差：±2.5%記錄基本誤差：±3%測量范0-5m指針轉角：315°記錄紙速度：1周/24h |
□測量范圍
傳感器種類 | 分度號 | 測量范圍 |
鎳鉻-康銅 | E | 0-300℃ |
0-400℃ | ||
0-600℃ | ||
0-800℃ | ||
200-600℃ | ||
400-800℃ | ||
鎳鉻-鎳鉻 | K | 0-300℃ |
0-600℃ | ||
0-800℃ | ||
0-1000℃ | ||
0-1300℃ | ||
400-800℃ | ||
500-1000℃ | ||
600-1200℃ | ||
鉑銠10-鉑 | S | 0-1400℃ |
0-1600℃ | ||
600-1600℃ | ||
鉑銠30-鉑銠6 | B | 0-1600℃ |
0-1800℃ | ||
F1 | 400-1000℃ | |
600-1200℃ | ||
透鏡式輻射傳感器 | F2 | 700-1400℃ |
900-1400℃ | ||
900-1800℃ | ||
1100-2000℃ | ||
1200-1800℃ | ||
直流電動勢 | mV | 0-10 |
0-20 | ||
0-50 | ||
0-100 | ||
‐1-4 | ||
直流電流 | mA | 0-10 |
4‐20 |
□平衡電橋和分度和測量范圍
變送器種類 | 分度號 | 測量范圍 |
銅熱電阻 | Cu50 (R0=50Ω) | 0-50 |
0-100 | ||
Cu100 (R0=100Ω) | 0-150 | |
‐50-50 | ||
‐50-100 | ||
鉑熱電阻 | PT100 （R0=100Ω | 0-50 |
0-100 | ||
0-150 | ||
0-200 | ||
0-300 | ||
0-400 | ||
0-500 | ||
200-400 | ||
200-500 | ||
‐50-50 | ||
‐50-100 | ||
‐100-50 | ||
‐100-100 | ||
‐150-150 | ||
‐200-50 | ||
‐200-500 |
