ZKZ-2100 電動執行機構
商品名稱：ZKZ-2100 電動執行機構
商品描述： ZKZ型電動執行機構可與lII型儀表配套使用，也可與組裝儀表、顯示調節儀表配用，它以電源為動力，接受統一的標準信號4～20mA DC，將此轉變成與輸入信號相對應的出軸直線位移，可用于發電廠、鋼鐵廠、
免費咨詢：15821913473
郵件：shysig@163.com
郵件：shysig@163.com
產品介紹：
ZKZ型電動執行機構可與lII型儀表配套使用，也可與組裝儀表、顯示調節儀表配用，它以電源為動力，接受統一的標準信號4～20mA DC，將此轉變成與輸入信號相對應的出軸直線位移，可用于發電廠、鋼鐵廠、化工、輕工等工業部門的調節系統中。
儀表具有連續調節、手動遙控，就地手操三種控制方式。
使用ZKZ型直行程電動執行機構的自動調節系統，配用DFD-1000型電動操作器，可實現調節系統手動=自動無擾動切換。其特點：
．位置發送器具有恒流輸出特性，輸出電流為4～2(JmADC
．能承受較頻繁起停
．電動執行機構系統穩定性較好
口主要技術指標
輸入信號：4～20mA DC
輸入電阻：250Q
輸入通道：1個隔離通道
電源電壓：220V AC 50Hz～60Hz
環境溫度：伺服放大器0—50。C
執行機構：-25—+700C
相對濕度伺服放大器≤85Vo
執行機構≤95%
防爆等JdⅡBT4
□型號規格
型號 | 出軸推力 | 行程 | 全行程時間 | 消耗功率 | 重量 | 備注 |
ZKZ-310C | 4000 | 10 | 8 | 20 | 45 | 非 防 爆 |
16 | 12.5 | |||||
25 | 20 | |||||
ZKZ-410C | 6400 | 40 | 32 | 30 | 50 | |
60 | 48 | |||||
ZKZ-5lOC | 16000 | 60 | 37 | 100 | 65 | |
100 | 62 | |||||
ZKZ-2100 | 1000 | 10 | 6.3 | 20 | 40 | 具 有 防 爆 性 能 |
ZKZ-2200 | 16 | 10 | ||||
ZKZ-2300 | 25 | 15.6 | ||||
ZKZ-3100 | 2500 | 10 | 6.3 | 30 | 45 | |
ZKZ-3200 | 16 | 10 | ||||
ZKZ-3300 | 25 | 15.6 | ||||
ZKZ-3400 | 40 | 25 | ||||
ZKZ-4300 | 6400 | 25 | 15.6 | 100 | 35 | |
ZKZ-4400 | 40 | 25 | ||||
ZKZ-4500 | 60 | 37.5 |

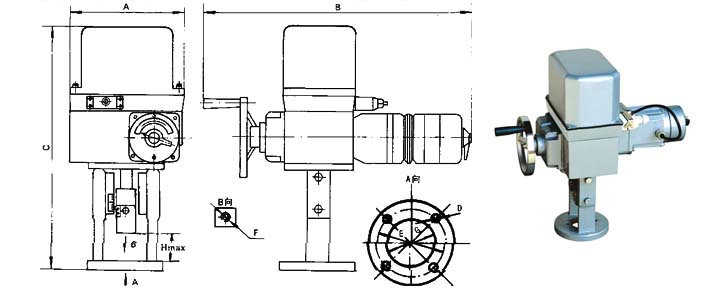

□外形及安裝尺寸
機座號 | 型號 | 長×寬×高 A×B×CMM | 閥桿連接螺孔(F) | 法蘭連接孔距(E) | 法蘭連接螺(D) | 法蘭吻合內徑(G) | 公稱通徑(Dg) | 重量kg |
I | DKZ-310 | 230×460×465 | M8 | Φ80 | 2孔Φ10 | Φ60 | 20、25、32、40、50 | 45 |
DKZ-410 | 230×530×515 | M12×1.25 | Φ105 | 4孔Φ12 | Φ80 | 65、80、10 | 50 | |
230×530×550 | M16×1.5 | Φ118 | 4孔Φ14 | Φ95 | 125、150、200 | |||
II | DKZ-510 | 260×630×625 | M16×1.5 | Φ118 | 4孔Φ14 | Φ95 | 125、150、200 | 65 |
260×630×645 | M20×1.5 | Φ130 | 4孔Φ18 | Φ100 | 300、250 |

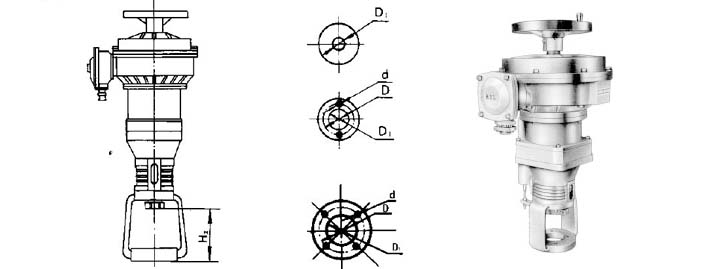

型號 | 推力N | 行程mm | H2 | D1 | D | 孔數×d |
ZKZ-2100 | 1000 | 10 | 96 | Φ60 | Φ80 | 2×Φ10 |
ZKZ-2200 | 16 | 106 | ||||
ZKZ-2300 | 25 | |||||
ZKZ-3100 | 2500 | 10 | 96 | Φ60 | Φ80 | 2×Φ10 |
ZKZ-3200 | 16 | 106 | ||||
ZKZ-3300 | 25 | |||||
ZKZ-3400 | 40 | 153 | Φ80 | Φ105 | 4×Φ12 | |
ZKZ-4300 | 6400 | 25 | 106 | Φ60 | Φ80 | 2×Φ10 |
ZKZ-4400 | 40 | 153 | Φ80 | Φ105 | 4×Φ12 | |
ZKZ-4500 | 60 | 175 | Φ95 | Φ118 | 4×Φ14 |
