智能電容式液位計

•

產品簡介

       智能電容式液位計是一種可用于液體、油類、固體、界面和測量的液位（物位）變送器。無可動部件，可靠性大的提高，它不受水蒸汽，灰塵或冷凝的影響，具有長期運行穩定可靠，靈敏度高，線性度好，耐高溫、耐高壓等優點。

       智能液位計為兩線制（回路供電）4-20mA測量信號，易于調校。采用LCD點陣顯示，中文操作菜單。可廣泛用于石油、化工、冶金、電力、造紙、制藥等各個領域。

工作原理

       電容式物位計是采用測量電容的變化來測量液面的高低的。它是一根金屬棒插入盛液容器內，金屬棒作為電容的一個極，容器壁作為電容的另一極。 兩電極間的介質即為液體及其上面的氣體。由于液體的介電常數ε1和液面上的介電常數ε2不同，比如：ε1>ε2，則當液位升高時，兩電極間總的介電常數值隨之加大因而電容量增大。反之當液位下降，ε值減小，電容量也減小。 所以，可通過兩電極間的電容量的變化來測量液位的高低。電容液位計的靈敏度主要取決于兩種介電常數的差值，而且，只有ε1和ε2的恒定才能保證液位測量準確，因被測介質具有導電性，所以金屬棒電極都有絕緣層覆蓋。電容液位計體積小，容易實℃現遠傳和調節，適用于具有腐蝕性和高壓的介質的液位測量。

主要技術參數

測量范圍：0.1～20m

感應棒材質：鋼索、不銹鋼或不銹鋼外覆PP、PTFE

接線盒材質：鋁合金IP65

探桿操作溫度范圍： -80℃～+200℃

環境溫度：-40℃～+85℃

儲存溫度：-55℃～+125℃

輸出信號：4～20mA

供電電壓：+24VDC（二線制）

帶負載能力：0～600Ω

精度等級：0.5級

防護等級：IP65

防爆等級：本安型ExiaIICT4~T6Ga

隔爆型ExdIICT4~T6

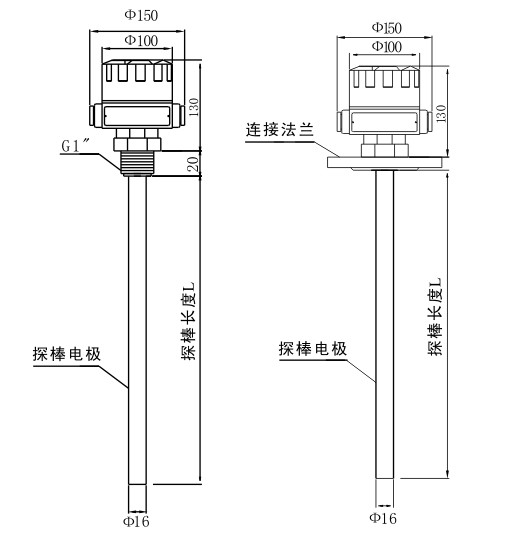

外形尺寸圖
