1、概述

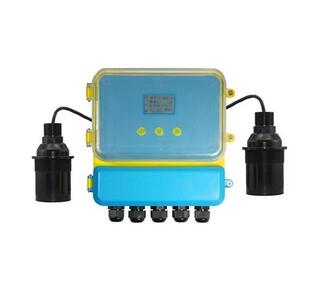

超聲波液位差計包含多項自研的技術，擁有全新的信號處理技術，具有放心、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點，廣泛應用于石油、化工、水處理、水利、鋼鐵、煤礦、電力以及食品加工等行業，適用酸、堿、鹽、防腐、高溫、防爆等各種L域。

本儀器可通過4~20mA或RS485（Modbus協議）連接到各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

超聲波液位差計具有如下特點：

放心

采用壓鑄鋁合金防水、防爆外殼；儀表的防爆等J達到Ex d（ia）ⅡBT4。

技術

 一環的聲波智能技術軟件可進行智能化回波分析，無需任

何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。

l精度高

液位精度達到0.3％，能夠抗各種干擾波。

l故障率低、易安裝、易維護

本儀器是一種非接觸式儀表，不跟液體直接接觸，因此故障率較低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。

l多種防護

儀表的防護等J達到IP65；所有的輸入、輸出線均具有防雷、防短路的保護功 能。

當編輯繼電器邏輯時，閃動的數字為當前可更改的數字。點▲/▼鍵，數字會變化，點OK鍵閃動光標會移到下一數字上。

繼電器的邏輯是由“A、數值1、B、C、數值2”五部分組成。其中

A和數值1，組成了繼電器吸合的D一個條件；C和數值2，組成了繼電器吸合的D二個條件。

l         A位置上可以選擇 “大于>”、 “小于<”兩種符號。

l         B位置上可以選擇 “與&”、 “或 |”、“無條件N”、“有條件^”共四種符號。

l         C位置上可以選擇 “大于>”、 “小于<”兩種符號。

l         數值1、數值2位置可以輸入相應探頭的液位、或液位差值。

下面要點解釋位置B上的符號，請仔細體會不同符號之間的區別：

l         符號選擇“&”時，表示當液位值（液位差值）滿足兩個條件時繼電

器吸合，否則繼電器開啟。

l         符號選擇“|”時，表示當液位值（液位差值）滿足兩個條件之間的

任何一個時繼電器吸合，否則繼電器開啟。

l         符號選擇“N”時，位置C和數值2就隱藏起來了。表示當液位值

（液位差值）滿足D一個條件時繼電器吸合，否則繼電器開啟。

l         符號選擇“^”時，表示當液位值（液位差值）滿足D一個條件時繼

電器吸合，當液位滿足的二個條件時繼電器開啟。
