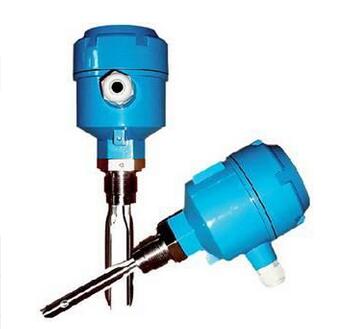

音叉液位開關

•

  音叉式液位開關是一種新型的液位開關。音叉由晶體激勵產生振動,當音叉被液料浸沒時振動頻率發生變化,這個頻率變化由電子線路檢測出來并輸出一個開關量。
　音叉式液位開關又被稱作“電氣浮子”凡使用浮球液位開關和由于結垢、攪動、湍流、氣泡、振動等原因?qū)е虏荒苁褂酶∏蛞何婚_關的場合均可使用“音叉式液位開關”。由于音叉液位開關無活動部件,因此無須維護和調整,是浮球液位開關的升J換代產品。該產品廣泛應用于石化、輕工、食品、水處理等行業，對液位進行上/下限位報警及控制。
■技術參數:
　　供　　電：24VDC（標準）； 220VAC（可選）
　　輸出方式：SPDT繼電器（單刀雙擲）
　　環境溫度：-20℃～70℃
　　過程溫度：-40℃～150℃
　　過程壓力：小于2MPa
　　介質密度：低0.6g/cm3
　　延　　時：1～50s（可選）
        過程連接：1"NPT螺紋安裝（標準）；法蘭安裝（可選）；BSPT（可選）
    防　爆：Exd II CT4（可選）

■開關型式：
普通型音叉式液位開關
加長型音叉式液位開關
防腐型音叉式液位開關

■工作原理：
    音叉式物位開關工作原理根據物料對振動中的音叉有無阻力，探知料位是否到達或超過某高度，并發出通斷信號，這種原理不需要大幅度的機械運動，驅動功率小，不必校準，可快速低成本啟動。機械結構簡單，無機械運動部件，無維修、無磨損，運行壽命長，靈敏而可靠。
   傳感器的音叉由彈性良好的金屬制成，材料一般使用不銹鋼，如SS316.金屬本身具有確定的固有頻率，如外加交變力的頻率與其固有頻率一致，則叉體處于共振狀態，由于周圍空氣對振動的阻力微波，金屬內部的能量損耗又很少，所以只需微小的驅動功率就能維持較強的振動。
    傳感器的音叉以固有的頻率振動，當音叉觸及液體或其他物料時，其固有的振動頻率降低，能量消耗在物料顆粒間的摩擦上，迫使振幅急劇衰減而停振，頻率的編號激活液位開關，產生通斷信號。
   音叉式物位開關傳感器為了給音叉提供交變的驅動力，利用放大電路對壓電元件施加交變電場，靠逆壓電效應，產生機械力作用在叉體上。用一組壓電元件的正壓電效應檢測震動，它把振動力轉變?yōu)槲⑷醯慕蛔冸娦盘?。再由電子放大器和移相電路，把減振元件的信號放大，經過移相，施加到驅動元件上去，構成閉環振蕩器。
   在這個閉環中，即有機械也有電能，叉體是其中的一個關節，尚若受到物料阻力難以振動，正反饋的幅值和相位都將明顯地改變，破壞了振蕩條件，就會停振。只要在放大電路的輸出端接以適當?shù)钠骷浑y得到開關信號。
產品特點:
適應性強：被測液體不同的電參數、密度對測量均不產生影響。結垢、攪動、湍流、氣泡、振動、中等粘度、高溫、高壓等惡劣條件對檢測也無影響。
不需調校:由于音叉限位開關的檢測不受被測介質電參數及密度的影響,所以無論測量何種液體都不需現場調校。
免于維護：由于音叉限位開關的檢測過程由電子電路完成,無活動部件，所以一經安裝投運使用便不需要維護。
典型應用:
      自來水、礦泉水、紙漿、膠水、染料、廢水、泥漿、酸堿溶液、可產生氣體的液體、啤酒、啤酒發酵劑、飲料、柴油等危險場所、流動性好的固體粉料
性能指標:
供    電：24VDC（標準）
          220VAC（可選）
輸出方式：SPDT繼電器（單刀雙擲）
輸出容量：220VAC 5A
          24VDC  3A
環境溫度：-20℃～70℃
介質溫度：-40℃～150℃
工作壓力：小于2MPa
介質密度：低0.6g/cm3
叉體材質：316不銹鋼
動 作 點：垂直插入水中25mm處
相應時間：<0.5s
延    時：1～50s（可選）
功    耗：0.5W
高低位報警：現場可設置為HLFS（高位報警方式）或LLFS（低位報警方式）
電氣接口：G1/2”
過程連接：1”NPT螺紋安裝（標準，可選BSPT）；法蘭安裝（可選）
外殼防護：IP65
防   爆：Exd II CT4
