焊接式玻璃板液位計
商品名稱：焊接式玻璃板液位計
商品描述： 焊接式玻璃板液位計在儀表上下閥內裝有放心鋼球，當玻璃板意外破損時，鋼球能在容器內壓力的作用下，自動關閉液流通道，以防止液體繼續外流，該產品是按原化工部HG5-1364～1370-80標準生產的適用于
免費咨詢：15821913473
郵件：shysig@163.com
郵件：shysig@163.com
產品介紹：
焊接式玻璃板液位計在儀表上下閥內裝有放心鋼球，當玻璃板意外破損時，鋼球能在容器內壓力的作用下，自動關閉液流通道，以防止液體繼續外流，該產品是按原化工部HG5-1364～1370-80標準生產的適用于直接指示各種塔、罐、槽、箱等容器內介質液位。
特點
●直讀式、讀數準確、可靠
●結構簡單、維修方便
●使用放心、耐用
結構原理
根據連通其原理，將容器內介質液位引至外部玻璃板液位計內，通過透明玻璃直接顯示容器內液位實際高度。儀表閥桿密封填料采用柔性石墨壓環，密封性能可靠。
主要技術參數
測量范圍(安裝中芯聚L)：300、500、800、1100、1400、1700mm
工作壓力：2.5、4.0、6.3MPa、0.6MPa(用于R型)
材質：碳鋼、不銹鋼
工作溫度：-20～+200℃
鋼球自動關閉壓力：≥0.2MPa
伴熱蒸汽壓力：≤0.6MPa
蒸汽夾套接頭：G1/2外螺紋
型號規格

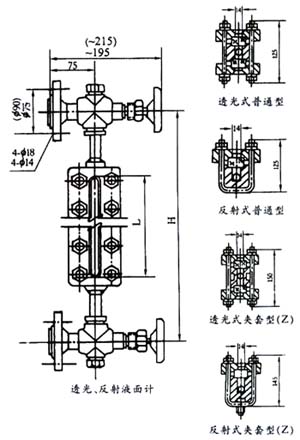

外形尺寸
液面計規定標記
M稱 | 型號 | 規格 | 標準號 | 備注 |
液面計 | A(B)T25-Ⅰ， | L=500、800、1100、1400、1700、2000 | HG5-1364-80 | ①突面法蘭(A)按HGJ46-91 ②凸面法蘭(B)按HGJ47-91 DN20，PN2.5MPa ③工作壓力：2.5MPa |
液面計 | BT64-Ⅰ， BT64-Ⅱ， BT64-ⅠZ， BT64-ⅡZ， | L=500、800、1100、1400、1700 | HG5-1365-80 | ①凸面法蘭(B)按HGJ47-91 DN20，PN6.3MPa ②工作壓力：6.3MPa |
液面計 | BR40-Ⅰ， BR40-Ⅱ， BR40-ⅠZ， BR40-ⅡZ， | L=500、800、1100、1400、1700、2000 | HG5-1366-80 | ①凸面法蘭(B)按HGJ47-91 DN20，PN4.0MPa ②工作壓力：4.0MPa |
液面計 | R6-Ⅲ | 304 | HG5-1367-80 | 工作壓力：0.6MPa |
液面計 | R6-Ⅰ R6-Ⅱ | 304 | HG5-1368-80 | |
液面計 | R-Ⅲ | 304 | HG5-1369-80 | |
液面計 | R-Ⅰ R-Ⅱ | 304 | HG5-1370-80 |
標記示例
透光式玻璃板液面計
平面法蘭，工作壓力2.5MPa
材質：不銹鋼，帶伴熱夾套
測量范圍：800毫米
標志：AT25-ⅡZ/L=800mm HG5-1364-80
