Y-BF系列軸向型不銹鋼壓力表
商品名稱：Y-BF系列軸向型不銹鋼壓力表
商品描述：產品簡介 Y-B不銹鋼壓力表廣泛應用于石油，化工，化纖，冶金，電站等工業部門對耐蝕，抗振要求較高的工藝流程中測量各種介質的壓力，Y-BF不銹鋼壓力表采用全不銹鋼材料制成，儀表具有整體機構設計合理，工
免費咨詢：15821913473
郵件：shysig@163.com
郵件：shysig@163.com
產品介紹：
產品簡介
Y-B不銹鋼壓力表廣泛應用于石油，化工，化纖，冶金，電站等工業部門對耐蝕，抗振要求較高的工藝流程中測量各種介質的壓力，Y-BF不銹鋼壓力表采用全不銹鋼材料制成，儀表具有整體機構設計合理，工藝精致，有較高的測量精度和持久的穩定性。
技術參數
精度等級：1.6 2.5
表盤直徑：60、100、150mm
安裝型式：徑向型
接頭螺紋：M20*1.5 M14*1.5或用戶定制
表殼材質：0Cr18Ni9（304）
接頭材質：0Cr18Ni9（304）
彈簧管材質：0Cr18Ni9Ti（321）或其它
使用環境溫度：-40～70℃（外殼內不充液）；-25～70℃（外殼內充液）
溫度影響：不大于0.4%/10℃（使用溫度偏離20±5℃）
抗工作環境振動：V·H·3（外殼內不充液）；V·H·4（外殼內充液）
外殼防護等級：IP65
結構原理
由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。

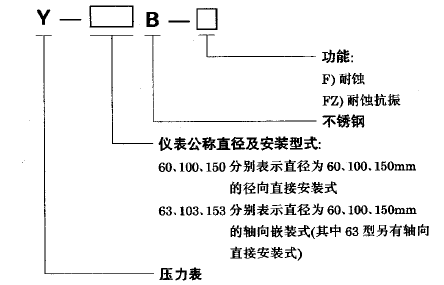

選型圖
型號舉例：
Y-63BF表示表盤直徑為60mm的軸向型帶邊或不帶邊耐腐蝕不銹鋼壓力表
Y-100BFZ表示表盤直徑為100mm的軸向型帶邊或不帶邊耐腐蝕抗振不銹鋼壓力表
標度范圍、精度等級
型號 | 標度范圍MPa(Hg～PSi) | 精度等級 |
Y-60B-F YN-60B-F Y-63B-F YN-63B-F | 0～0.6、1、1.6、2.5、4、6、 10、16、25、40、60 、100 -0.1～0.5、0.9、1.5、2.4 | 2.5 |
Y-100B-F YN-100B-F Y-150B-F YN-150B-F Y-103B-F YN-103B-F Y-153B-F YN-153B-F | 0～0.1、0.16、0.25、0.4、0.6、1、1.6 2.5、4、6、10、16、25、40、60、100 -0.1～0、0.06、0.15、0.3 0.5、0.9、1.5、2.4 (-30"～0、15、30、60、100、150; 0～15、30、60、100、200、300、400 600、800、1000、1500、2000、 3000、4000、6000、10000 ) | 1.5 |
注：括號內的標度范圍和精度等級jin供特殊訂貨。

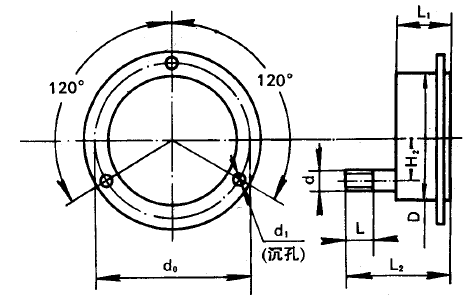

安裝圖片
