YE-B系列 不銹鋼膜盒壓力表
商品名稱：YE-B系列 不銹鋼膜盒壓力表
商品描述：產品簡介 YE-B不銹鋼膜盒壓力表在參照原有膜盒壓力表的結構特點而研制的具有耐腐蝕作用的微壓測量儀表，導壓系統及外殼均釆用不銹鋼材料制成。YE-B不銹鋼膜盒壓力表可用于測量在耐腐要求較高的工藝流程
免費咨詢：15821913473
郵件：shysig@163.com
郵件：shysig@163.com
產品介紹：
產品簡介
YE-B不銹鋼膜盒壓力表在參照原有膜盒壓力表的結構特點而研制的具有耐腐蝕作用的微壓測量儀表，導壓系統及外殼均釆用不銹鋼材料制成。YE-B不銹鋼膜盒壓力表可用于測量在耐腐要求較高的工藝流程中各種氣體介質的微壓和負壓，應用于鍋爐通風和氣體管道等設備上。
技術參數
精度等級：2.5級，1.6級
接頭螺紋：M20*1.5或G1/2″；ZG1/2″(NPT)
表殼材質：0Cr18Ni9（304）或321
接頭材質：0Cr18Ni9（304）或0Cr17Ni12Mo2（316）
膜盒材質：0Cr17Ni12Mo2（316L）
使用環境溫度：-25～55℃；相對濕度不大于80%
抗工作環境振動：V·H·3
外殼防護等級：IP64
結構原理
儀表由測量系統（包括接頭、波紋膜盒等），傳動機構（包括撥桿機構、齒輪傳動機構），指示部件（包括指針與度盤）和外殼（包括表殼、襯圈和表玻璃）所組成。儀表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。
型號舉例
YE-100B表示表盤直徑為100mm的徑向型耐腐蝕不銹鋼膜盒壓力表
YE-150BFZ表示表盤直徑為150mm的徑向型耐腐蝕抗振不銹鋼膜盒壓力表
標度范圍、精度等級、重量
| 型號 | 標度范圍（KPa） | 精度等級 | 重量 | ||
| 正壓 | 負壓 | 正負壓 | |||
| YE-100 YE-150 | 0~1.6 0~2.5 0~4 0~6 0~10 0~16 0~25 0~40 | -1.6~0 -2.5~0 -4~0 -6~0 -10~0 -16~0 -25~0 -40~0 | -0.8~0.8 -1.2~1.2 -2~2 -3~3 -5~5 -8~8 -12~12 -20~20 | 1.6 2.5 | 0.5 |

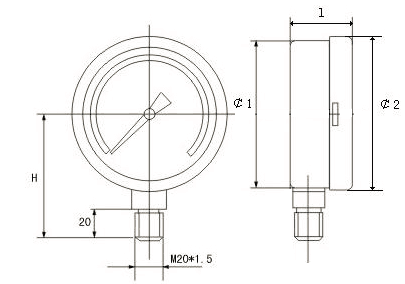

安裝圖片
