YB-150A精密壓力表

•

產品簡介
       YB精密壓力表分為：YB-150A型在標度線下設有鏡面環，使儀表讀數更清晰準確，外形美觀新穎，精度為0.4級和YB-150B型在標度線下設有鏡面環，但帶有調零裝置，準確度為0.25級兩種。YB-150A精密壓力表系列產品主要用來校驗工業用普通壓力表也可用于精密測量對銅合金和合金結構鋼等無腐蝕性、非結晶、非凝固的各種介質的壓力，儀表采用專用塑殼包裝，品質保障，安全可靠。


技術參數
       精度等級：0.4級
       測量范圍：-0.1～0、0～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60MPa范圍可選
       接頭螺紋：M20*1.5
       表殼材質：普通鋼
       接頭材質：銅或鉻釩鋼
       彈簧管材質：錫磷青銅或鉻釩鋼
       使用環境溫度：5～40℃，相對濕度不大于80%，且微震動和壓力源波動對儀表準確讀數無影響
       溫度影響：使用環境溫度如偏離20±3℃(A型)或20±2℃(B型)時，則須考慮溫度附加誤差0.4％/10℃



結構原理
       精密壓力表表由測量系統指示部分和外殼部分組成。儀表有較好的密封性并設有檢封裝置，能保護其內部測量機構免受機械損傷和污穢浸入。
       精密壓力表表的作用原理是基于彈性元件(測量系統中的彈簧管)變形。在被測介質的壓力作用下，迫使彈簧管之末端產生相應彈性變形--位移，借助于拉桿經齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。


型號舉例：
YB-150A表示表盤直徑為150mm,精度為0.4級的徑向安裝型精密壓力表
YB-150B表示表盤直徑為150mm,精度為0.25級的徑向安裝型精密壓力表

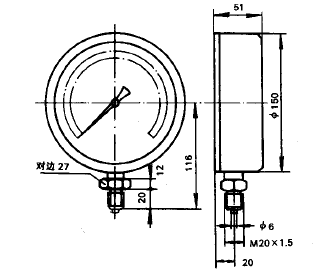

安裝圖片
