WZP系列 隔爆熱電阻

•

WZP系列隔爆熱電阻產品簡介

       隔爆鎧裝熱電阻是一種溫度傳感器，在工業自控系統中應用ji廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀表，對系統實行檢測、調節和控制。在化工廠、生產現場常伴有各種易爆、易燃等化學氣體、蒸氣、如果使用普通的熱電阻非常不安全，ji易引起環境氣體爆炸，因此，在這些場合bi須使用隔爆熱電阻作溫度傳感器

WZP系列隔爆熱電阻原理和結構
       隔爆熱電阻和裝配式熱電阻的結構，原理基本相同，所區別的是，隔爆型產品的接線盒（外殼）在設計上采用防爆特殊的結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國定防爆標準，所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散一傳爆，由于產品采用是上述防爆特殊結構，使產品完全符合使用在dIIBT4至dIICT6防爆溫度級別區間范圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。

WZP系列隔爆熱電阻主要技術參數
       測量范圍：-200-500℃
       分度號：Pt100
       精度等級：A級±（0.15℃+0.002｜t｜），B級±（0.3℃+0.005｜t｜）
       保護管材質：根據客戶要求
       保護管直徑：根據客戶要求
       熱響應時間：T0.5≤8S（在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50%所需的時間，稱為熱響應時間，用T0.5表示）。
       公稱壓力：常壓（一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不***與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關）。
       熱電阻絕緣電阻：常溫絕緣電阻的試驗電壓可取直流10-100V任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80%，常溫絕緣電阻值應不小于100MΩ。
       熱電阻允許通過電流：通過熱電阻的測量電流zui大不超過5mA
       防爆類型和級別
防爆級組：dⅡBT4或dⅡCT4；dⅡBT6或dⅡCT6
       外殼防護等級：IP65
       防爆標志、類別、級別、和溫度組別說明：
防爆標志：隔爆型
電氣設備類別：I類-煤礦井下用電氣設備；II類-工廠用電氣設備
防爆級別：隔爆型熱電阻的防爆等級適用于爆炸性氣體混合物zui大安全間隙或zui小點燃電流比分為A、B、C、三級。
       溫度組別：隔爆型熱電阻的溫度組別按其外露部分允許zui高表面溫度分為T1～T6（T1=450℃，T2=300℃，T3=200℃，T4=135℃，T5=100℃，T6=85℃）六組。

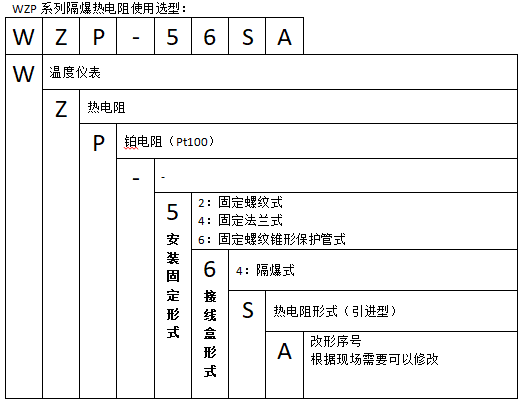

WZP系列隔爆熱電阻選型表
