WR系列 直角彎頭熱電偶

•

直角彎頭熱電偶產品簡介
       直角彎頭熱電偶可以直接測量各種工業生產過程中從0℃～600℃范圍內的液體、氣體、蒸汽及固體表面的溫度，并把溫度信號轉換成熱電動勢信號，通過二次儀表轉換成被測介質的溫度。在實際應用中熱電偶有多種結構方式，但工作原理都是一樣的，因其結構簡單、制造方便、測溫范圍廣、精度高、慣性小和輸出信號便于遠傳等優點，所以在工業生產過程中得到極為廣泛的運用。

       直角彎頭熱電偶適用于生產現場存在高溫和有害氣體對熱電偶接線盒有影響，或不宜直接水平及垂直安裝場合。

直角彎頭熱電偶產品技術參數
       測量范圍：0-600℃
       分度號：E分度
       精度等級：I級( ±1.5℃或±0.004｜t｜) II級( ±2.5℃或±0.0075｜t｜)
       熱電偶類別：鎳硅-銅鎳
       接線盒類型：防濺式、防水式
       安裝方式：根據客戶需求
       保護管直徑：根據客戶需求
       保護管材質：根據客戶需求
       保護管插深：根據客戶需求
       熱響應時間：T0.5<80S(在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%所需要的時間，用T0.5表示)
       熱電偶公稱壓力：常壓一般是指在保護管所能承受的靜態外壓而不破裂)
       熱電偶絕緣電阻：常溫絕緣電阻的試驗電壓為直流500V±50V，大氣條件為溫度15~35℃，相對濕度45%，大氣壓力86~106kPa，它的常溫絕緣值應≥100MΩ。
       執行標準：JB/T9238-1999

直角彎頭熱電偶產品工作原理
       當有兩種不同的導體，其兩端相互焊接時，兩結點處的溫度不同，一端溫度為測量端或工作端，另一端溫度為自由端或冷端，當兩端溫度存在溫差時，就會在回路時產生熱電流，配上顯示儀表，儀表上就能顯示出熱電偶所產生的熱電動勢的對應溫度值。熱電偶的熱電動勢將隨著測量端或工作端的溫度升高而增長，熱電偶的熱電動勢的大小只和導體材質及兩端溫差有關，和導體的長度、直徑無關。

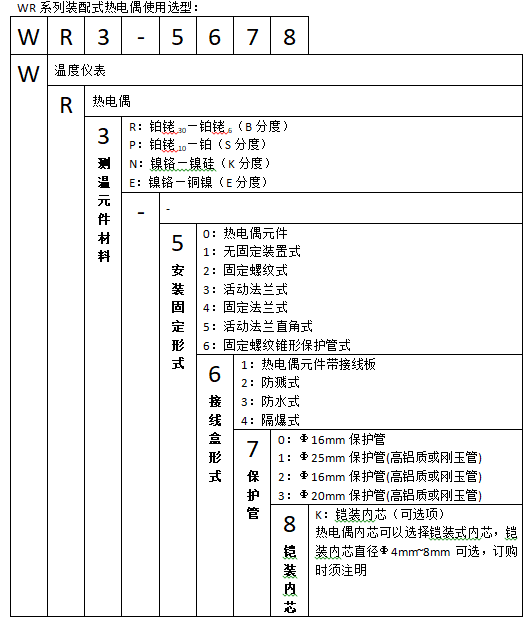

直角彎頭熱電偶選型表

型號舉例：
       WRN-530表示K分度活動法蘭帶防水式接線盒，直角形熱電偶，可為雙支。
       WRE-530表示E分度活動法蘭帶防水式接線盒，直角形熱電偶，可為雙支。

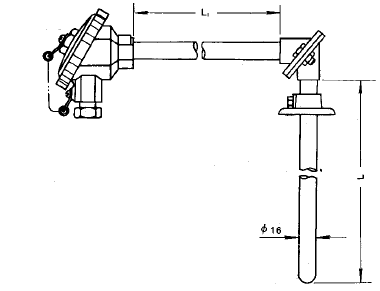

直角彎頭熱電偶結構圖片

      特殊規格可定制
