WR系列 耐磨熱電偶

•

耐磨熱電偶產品簡介
       噴涂耐磨熱電偶用于某些特殊場合，如化工廠、冶煉廠、火電廠、制藥廠等，Bi須用特殊材料和結構的熱電偶，本公司自90年代以來已開發和生產了各種規格型號的耐磨型熱電偶供客戶使用，并得到了廣大客戶的認可，并被廣泛用于化工廠、冶煉廠、火電廠等工作場所。

耐磨熱電偶主要技術參數
       測量范圍：0~1000℃

       分度號：E、K

       精度等級：Ⅰ級（±1.5℃或±0.004｜t｜）Ⅱ級（±2.5℃或±0.0075｜t｜）、±2.5℃或±0.0075｜t｜

       保護管直徑：根據客戶需求

       保護管材質：根據客戶需求

       置入深度：根據客戶需求

       熱響應時間：T0.5<90S（在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示）。

       熱電偶公稱壓力：常壓（一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上容許工作壓力不Ji與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法，置入深度以及被測介質的流速和種類等有關）。

       熱電偶Jue緣電阻（常溫）：常溫Jue緣電阻的試驗電壓為直流500V±50V，大氣條件為溫度15~35℃，相對濕度45%，大氣壓力86~106kPa，它的常溫Jue緣值應≥100MΩ。

       執行標準：JB/T9238-1999

耐磨熱電偶結構原理
       當有兩種不同的導體，其兩端相互焊接時，兩結點處的溫度不同，一端溫度為測量端或工作端，另一端溫度為自由端或冷端，當兩端溫度存在溫差時，就會在回路時產生熱電流，配上顯示儀表，儀表上就能顯示出熱電偶所產生的熱電動勢的對應溫度值。熱電偶的熱電動勢將隨著測量端或工作端的溫度升高而增長，熱電偶的熱電動勢的大小只和導體材質及兩端溫差有關，和導體的長度、直徑無關。

耐磨熱電偶結構圖片

       特殊規格可定制

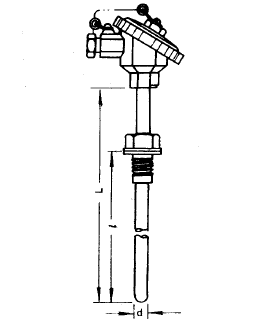

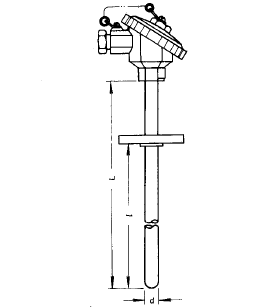

                      無固定裝置                                       螺紋連接                                          活動法蘭連接                                     固定法蘭連接
