法蘭卡裝型渦街流量計
商品名稱：法蘭卡裝型渦街流量計
商品描述：法蘭卡裝型渦街流量計產品簡介 法蘭卡裝式渦街流量計是速度式流量計的一種，具有量程比寬，精度高，安裝維護方便和介質適應性廣等一系列優點。可廣泛應用于石油、化工、冶金、機械、食品、造紙，以及城市管道供
免費咨詢：15821913473
郵件：shysig@163.com
郵件：shysig@163.com
產品介紹：
法蘭卡裝型渦街流量計產品簡介
法蘭卡裝式渦街流量計是速度式流量計的一種，具有量程比寬，精度高，安裝維護方便和介質適應性廣等一系列優點?？蓮V泛應用于石油、化工、冶金、機械、食品、造紙，以及城市管道供熱、供水、煤氣等行業的各種低黏度液體、氣體、蒸汽等單相流體的工藝計量和節能管理。

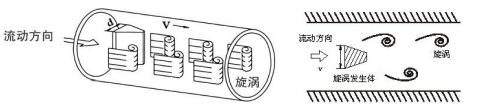

法蘭卡裝型渦街流量計工作原理
法蘭卡裝型渦街流量計是由旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經 旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門旋 渦。斯特羅哈在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正 比，并給出了頻率與流速的關系式：
f = St x V/d
式中：f：渦街發生頻率(Hz)
V：旋渦發生體兩側的平均流速(m/s)
St：斯特羅哈爾系數(一定雷諾數范圍內為常數)
d：旋渦發生體避流面寬度
這些交替變化的旋渦就形成了一系列交替變化的流體升力，該升力作用在基于壓 電效應的檢測探頭上，便產生一系列交變電荷信號，經過前置放大器轉換、整形、 放大處理后，輸出與旋渦脫落頻率相同且與流速成正比的脈沖信號。

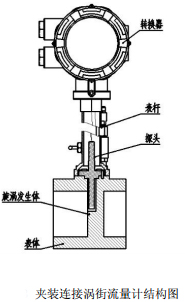

法蘭卡裝型渦街流量計產品結構
法蘭卡裝型渦街流量計的基本結構主要是由表體、探頭、旋渦發生體、表桿和轉換器等組成。
法蘭卡裝型渦街流量計產品特點
●安裝簡便，維護十分方便；
●結構簡單牢固，無可動部件，長期運行十分可靠；
●量程范圍寬，量程比可達1：15；
●壓力損失小，運行費用低，更具節能意義；
●應用范圍廣，液體、氣體、蒸汽均可測量；
●檢定周期長，一般為兩年；
●可現場顯示，也可遠距離傳輸，還可與計算機控制系統聯網；
●檢測探頭不直接接觸被測介質，性能更穩定；
●在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，調換配件后一般無須重新標定儀表系數。
●在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，調換配件后一般無須重新標定儀表系數。
法蘭卡裝型渦街流量計技術參數
| 執行標準 | 渦街流量計（JJG1029-2007） |
| 儀表口徑 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300 |
| 公稱壓力（Mpa） | 1.6Mpa、2.5Mpa、4.0Mpa（其他可訂制） |
| 精度等級 | 液體：±1% 氣體或蒸汽：±1.5%、±1% |
| 量程比 | 1:10；1:15；1:20 |
| 傳感器材質 | 304不銹鋼、316（L）不銹鋼等 |
| 使用條件 | 介質溫度：-40℃～+250℃、-40℃～+320℃ 環境溫度：-20℃～+60℃ 相對濕度：5%～95% 大氣壓力：86Kpa～106 Kpa |
| 信號輸出功能 | 脈沖信號、4～20mA信號 |
| 通訊輸出功能 | RS485通訊輸出、HART協議等 |
| 工作電源 | 外電源：34VDC±15%，紋波≤±5%，適用于4～20mA輸出、脈沖輸出、RS485通訊輸出等 內電源：1組3.1V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作 |
| 信號線接口 | 基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
| 防爆等級 | ExiaIICT5或ExdIIBT6 |
| 防護等級 | IP65或更高（可訂制） |
法蘭卡裝型渦街流量計產品選型
1、選型表
| 規格代碼 | 說明 | |
| 儀表種類 | L | 流量儀表 |
| 工作原理 | U | 卡門渦街 |
| 產品種類 | B | 普通型 |
| C | 固定插入式 | |
| G | 就地顯示 | |
| 安裝型式 | 2 | 法蘭卡裝 |
| 被測流體 | 2 | 液體 |
| 3 | 氣體 | |
| 通徑代碼 | 01B | 通經15mm |
| 02A | 通經20mm | |
| 02 | 通經25mm | |
| 03 | 通經32mm | |
| 04 | 通經40mm | |
| 05 | 通經50mm | |
| 06 | 通經65mm | |
| 08 | 通經80mm | |
| 10 | 通經100mm | |
| 12 | 通經125mm | |
| 15 | 通經150mm | |
| 20 | 通經200mm | |
| 25 | 通經250mm | |
| 30 | 通經300mm | |
| 35 | 通經350mm | |
| 40 | 通經400mm | |
| 45 | 通經450mm | |
| 50 | 通經500mm | |
| XX(僅插入式) | 通經XX*10mm | |
| 表體材質 | C | 碳鋼 |
| F | 不銹鋼 | |
| 轉換器型式 | 1 | 組合式 |
| 輸出信號 | 1 | 脈沖頻率輸出 |
| 2 | 0~10mA輸出 | |
| 3 | 4~20mA輸出 | |
| 流體溫度 | 1 | 普通型-40 ~ 250℃ |
| 3 | 高溫型250℃ ~ 350℃ | |

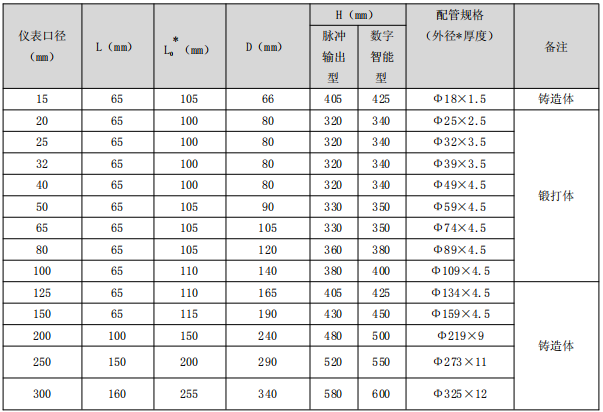

2、尺寸對照表
