它采用多年積累的信息情報和準確機械而生產的高可靠性的記錄儀。



    按各種組合方式有九百種型號供選用。記錄方式有單筆，雙筆，叁筆的筆書寫式和6~12點及24點的行打點式；調節方式有2位置式，3位置式，PID式；報警方式有上線式。下線式，上下線式。由這些組合，可提供用戶迫切期待的更優記錄儀。



·用于所有的溫度計測，控制....

·用于壓力，流量等各種工業參量的測定，控制....

·用于氣象觀測....

  180mm記錄儀驗證可靠性的九個方面：



·高精度

工業用記錄儀精度為±0.5％

高可靠性的設計，根據用戶需要可提供指示精度達到輸入量程的±0.25％的產品。在工業記錄儀中獲得了高精度。



·長壽命

高分辨，長壽命的平衡有滑線電阻

在記錄儀的心臟部分，平衡用滑線電阻采用導電塑料電位器，它分辨率高，壽命比貴金屬線繞式高十位以上。



·高可靠

良好的密封性，高可靠性的輸入切換開關

打點式儀表的輸入切換開關，使用玻璃封裝的乾簧開關，無滑動磨損，切接點用玻璃管保護，故在不良的環境中也具有較長的壽命。



·可讀性

安裝標準的照明燈

全機種都安裝標準的照明燈（除24點外），故即使在暗處也可以讀出記錄數據。



·記錄清晰

應用臨界阻尼記錄曲線清晰

通過有微分阻尼電路的伺服放大器的靈敏顯示的準確打點機構的打點記錄，墨水筆或纖維筆的連續記錄，均可清晰地記錄所有現象。



·適應性

豐富而齊全的選件

有單筆到叁筆的筆書寫式記錄；有6點到24點的打點記錄；有mA,mV熱電偶，測溫電阻等輸入信號；有二位置式到PID式的調節方式；有上限，下限，上下限式的報警方式。由這些組合可提供所需的豐富齊全的機種。為使H系列的功能進一步發揮備有多重刻度儀表，高靈敏度儀表，帶發訊裝置儀表等選購件。



·維修簡便

容易維護檢修的單元機構

量程單元，伺服放大器，走紙機構等主要部件都單元化，且計架也能簡易取下，故維護檢修容易。



·操作靈活

牢固的結構和方便的前面操作

在前面顯示部，備有操作所須的開關，而且PID調節單元等也裝在儀表內，可在儀表前部進行所有操作。

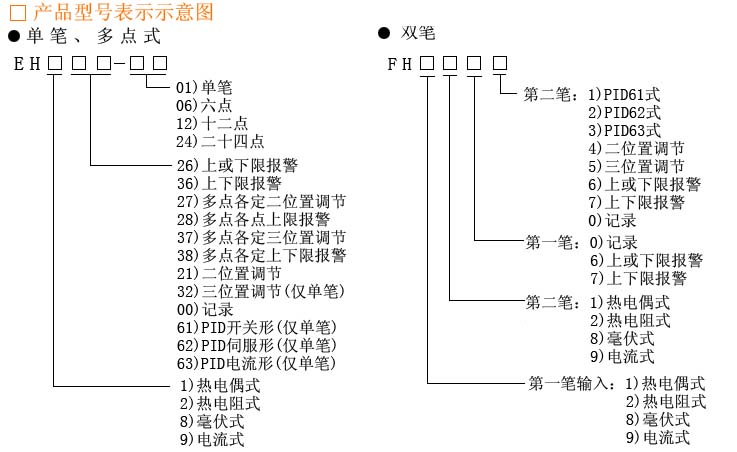

■型號一覽

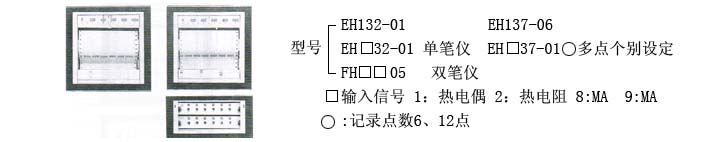

·單筆（記錄儀，記錄報警儀）  打點式（記錄儀，記錄報警儀，記錄調節儀）



□內填入輸入點數，輸入點數6,12,24點時分別填6,12,24.（例：mV輸入，6點記錄儀為EH800-06）。

*作為主機附加的報警單元或調節單元（寬288*高144*深370mm).

Δ作為特殊規格應先協商后訂貨。



·雙筆（記錄儀，記錄報警儀，記錄調節儀）



□□ 內填入各筆的輸入信號，按順序為D1筆，D2筆，mV輸入為8，熱電偶輸入為1，熱電阻輸入為2，mA輸入為9.

     （例：D1筆mV輸入，D2筆熱電偶輸入的記錄儀為FH8100)

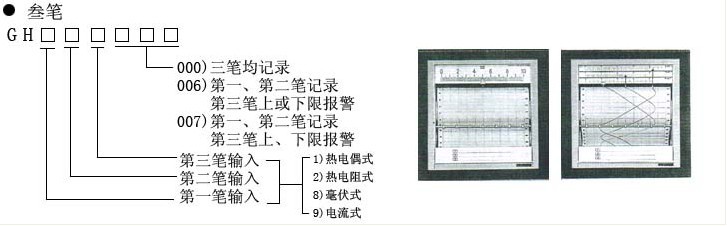

·叁筆（記錄儀，記錄報警儀）



□□□內填入各筆的輸入信號，按順序為D1筆，D2筆，D3筆，mV輸入為8，熱電偶輸入為1，熱電阻輸入為2，mA輸入為9.（例：D1筆mV輸入，D2筆熱電偶輸入，D3筆熱電阻熱電阻輸入是記錄儀為GH812000)





■標準分度范圍





□主要技術指標

信號輸出：mV-DC 3mV以上

         熱電阻-30℃以上（PT100)

刻度長度：180mm

指標精度：輸出量程的±0.5％

指示回差：輸入量程的0.25％

平衡時間：輸入量程移動約2s(50HZ）

記錄紙：折疊式-有效記錄180mm

               （全幅200mm)全長20m

        筆書寫式-單筆、雙筆、叁筆三種

        打點式-6、12、24點三種

        筆書寫式-纖維筆連接記錄

                 D61筆（紅）、D2筆（綠）、D3筆（藍）

        打點式-各點蘸印泥盤打點記錄

        打點色-6點：1紅、2黑，3天藍、4綠、5棕、6紫

              12點：1紅、2黑，3天藍、4綠、5棕、6紫

                    7橙、8灰、9藍、10草綠、11桃紅、12玫紅

             24點：重復12點及1-24點數字打印

走紙速度：12.5、25、50、100mm/h4速及快速Fast

打點時間：6s(50HZ)/5s(60HZ)

記錄筆間隔：約4mm(多筆時）

抬落筆（筆式）：手動，各筆立

電源：AC 220V 50HZ

允許電壓變動：額定值的10％~-15％

環境溫度：0℃-50℃

相對濕度：10％-90％ RH

允許信號源電阻：直流電壓輸出-3mV<量程

                 電壓≤500mV-10kΩ以下

                 500mV<量程電壓≤100mV-1kΩ以下

                 熱電偶輸入-10kΩ以下

                 熱電偶輸入-每1線10Ω以下

輸入電阻：直流電壓輸入-3mV≤量程 電壓≤500mV-約8MΩ  500mV<量程  電壓≤100mV-約1MΩ

          熱電偶輸入-約8Ω

J緣電阻：測定端和接地端子間DC 500V 20MΩ以上

          電源端和接地端子間 DC 1000V 20MΩ以上

          測定端和電源端子間 DC 1000V 20MΩ以上

J緣強度：測定端和接地端子間 AC 500V  1min

          電源端和接地端子間  AC 1000V(100V系列電源）1min

                              AC 1500V（200V系列電源）1min

          測定端和電源端子間  AC 1000V(100V系列電源）1min

                              AC 1500V（200V系列電源）1min

照明燈：熒光燈（但24點儀表無照明）

消耗功率：約35W

門：鋁制壓鑄件漆黑鈀

外殼：普通鋼板漆銀灰色

安裝方法：面板嵌裝式

          僅打點式儀表安裝角度可后傾30°

重量：約13.5kg-16.5kg
