HLS小孔徑單座調節閥
商品名稱:HLS小孔徑單座調節閥
商品描述:產品說明:HLS小孔徑單座調節閥 結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調范圍廣,流量特性精度高,符合IEC534-1-1976標準。調節閥的泄露量符合ANSIB16.104標準。調
免費咨詢:15821913473
郵件:shysig@163.com
郵件:shysig@163.com
產品介紹:
產品說明:
HLS小孔徑單座調節閥
結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調范圍廣,流量特性精度高,符合IEC534-1-1976標準。調節閥的泄露量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構,其結構緊湊,輸出力大。
本產品符合GB/T4213-92
◆技術參數和性能指標

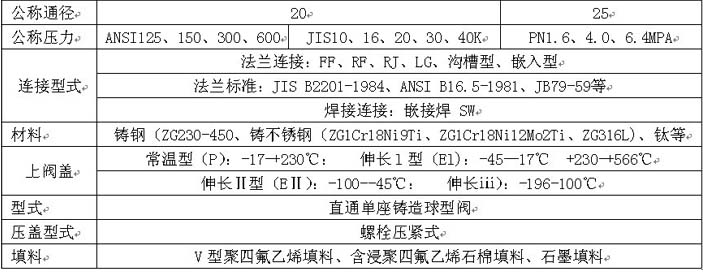

◇閥體
◇閥內組件
閥芯型式 | 單座柱塞型閥芯 |
流量特性 | 金屬閥座 等百分比特性(%CF)和線性特性(LCF),參考圖1、3 |
Cv值從0.04-14的高精度流量特性符合IEC534-1-1976標準 | |
軟閥座 等百分比特性(%CF)和線性特性(LCF),參考圖2、3 | |
材料 | 不銹鋼(1Ce18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L) |
不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 |
◇執行機構
140-400KPA | |
彈簧范圍 | 20-100、80-240KPA |
膜片材質 | 乙丙橡膠尼龍布、丁腈橡膠夾尼龍布 |
型式 | LHA多彈簧薄膜執行機構 |
氣源接口 | Rcl/4" |
環境溫度 | ‐30- +70℃ |
◆閥作用型式 用正作用或反作用執行機構實現閥的氣-關式或氣-開式
◆附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
◇性能
泄流量 | 金屬閥座:小于閥額定容量的0.01%,符合ANSl B16.104-1976lVJ |
軟閥座:小于閥額定容量的10/-7,符合ANSl B16.104-1976lVJ | |
回差 | 帶定位器:小于全行程的1% |
不帶定位器:小于全行程的3%(LHAl型小于全行程的5%) | |
基本誤差 | 帶定位器:小于全行程的±1% |
不帶定位器:小于全行程的±5%(帶VPE為±3%,LHAl配HEF位±2%) |
◆允許壓差
◇L.柱塞閥芯、金屬閥位(%CF、LCF)
A.氣-關式閥
執行機構 | 供氣壓力 | 彈簧范圍 | 定位器 | 允許壓差 | |||||||||
額定Cv值 | |||||||||||||
≤0.25 | 0.4 | 0.63 | 1 | 1.6 | 2.5 | 4 | 6.3 | 10 | 14 | ||||
HA1D | 1.4 | 0.2-1.0 | 有或無 | 40* | 31 | 31 | 16 | 16 | 10 | 10 | 5.6 | 4.2 | 2.6 |
56 | |||||||||||||
1.6 | 0.2-1.0 | 有 | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 28 | 21 | 13 | |
100 | 100 | 100 | 84 | 52 | 52 | 52 | |||||||
4 | 0.8-2.4 | 有 | ‐ | ‐ | ‐ | ‐ | ‐ | 40* | 40* | 40* | 40* | 39 | |
100 | 100 | 84 | 84 | ||||||||||
HA2D | 1.4 | 0.2-1.0 | 有或無 | 40* | 40* | 40* | 32.6 | 32.6 | 20 | 20 | 10.9 | 8.2 | 5 |
100 | 62 | 62 | |||||||||||
1.6 | 0.2-1.0 | 有 | ‐ | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 25.5 | |
100 | 100 | 100 | 100 | 100 | 100 | 54 | |||||||
4 | 0.8-2.4 | 有 | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | 40 | 40 | 40 | ||
100 | 100 | 75 |
B.氣-開式閥
執行機構 | 供氣壓力 | 彈簧范圍 | 定位器 | 允許壓差 | |||||||||
額定Cv值 | |||||||||||||
≤0.25 | 0.4 | 0.63 | 1 | 1.6 | 2.5 | 4 | 6.3 | 10 | 14 | ||||
HA1R | 1.4 | 0.2-1.0 | 有或無 | 40* | 31 | 31 | 16 | 16 | 10 | 10 | 5.6 | 4.2 | 2.6 |
56 | |||||||||||||
2.8 | 0.8-2.4 | 有 | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 39 | 29 | 18 | |
100 | 100 | 100 | 100 | 100 | 72 | 72 | |||||||
HA2R | 1.4 | 0.2-1.0 | 有或無 | 40* | 40* | 40* | 32.6 | 32.6 | 20 | 20 | 10.9 | 8.2 | 5 |
100 | 62 | 62 | |||||||||||
2.8 | 0.8-2.4 | 有 | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 35 | ||
100 | 100 | 100 | 100 | 100 | 100 | 70 | 56 |
Ⅱ.柱塞閥芯、軟閥座(%TF、LTF)
A.氣-關式閥
執行機構 | 供氣壓力 | 彈簧范圍 | 定位器 | 允許壓差 | |||||||||
額定Cv值 | |||||||||||||
≤0.25 | 0.4 | 0.63 | 1 | 1.6 | 2.5 | 4 | 6.3 | 10 | 14 | ||||
HA1D | 1.4 | 0.2-1.0 | 有或無 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 4 | 2.9 | 1.8 |
1.6 | 0.2-1.0 | 有 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 19 | 14 | 9.1 | |
4 | 0.8-2.4 | 有 | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | 30 | 30 | 27 | |
HA2D | 1.4 | 0.2-1.0 | 有或無 | 20 | 20 | 20 | 20 | 20 | 14 | 14 | 7.6 | 5.7 | 3.5 |
1.6 | 0.2-1.0 | 有 | ‐ | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 28 | 17.6 | |
4 | 0.8-2.4 | 有 | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | ‐ | 30 | 30 | 30 |
B.氣-開式閥
執行機構 | 供氣壓力 | 彈簧范圍 | 定位器 | 允許壓差 | |||||||||
額定Cv值 | |||||||||||||
≤0.25 | 0.4 | 0.63 | 1 | 1.6 | 2.5 | 4 | 6.3 | 10 | 14 | ||||
HA1R | 1.4 | 0.2-1.0 | 有或無 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 4 | 2.9 | 1.8 |
4 | 0.8-2.4 | 有 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 27 | 20 | 12 | |
HA2R | 1.4 | 0.2-1.0 | 有或無 | 20 | 20 | 20 | 20 | 20 | 14 | 14 | 7.6 | 5.7 | 3.5 |
4 | 0.8-2.4 | 有 | ‐ | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 24 |
◇法蘭距
公稱通徑 | A | ||||||||||
ANSl 125FF ANSl 150RF JlS 10K FFRF PN1.6 | JlS 16K RF | ANSl 300RF JlS 20RF JlS 30K RF PN4.0 | ANSl 600RF JlS 40K RF PN6.4 | ANSl 150 RJ | ANSl 300 RJ | ANSl 600 RJ | JlS 20K 溝槽型 嵌入型 | JlS 30K 溝槽型 嵌入型 | ANSl 300 LG | ANSl 600 SW、BW | |
20 | 184 | 190 | 194 | 206 | ‐ | 206 | 206 | 198 | 208 | 203 | 206 |
25 | 184 | 193 | 197 | 210 | 197 | 210 | 210 | 198 | 212 | 206 | 210 |
◇外形尺寸
執行機構 | H | ¢B | C | E | |||
常溫型P | 伸長l型El | 伸長Ⅱ型EⅡ | 伸長III型EIII | ||||
HA1D、R | 375 | 525 | 685 | 900 | 218 | 230 | 40 |
HA2D、R | 450 | 600 | 760 | 957 | 267 | 281 | 40 |
◇重量
I.法蘭連接
公稱通徑 | 執行機構 | ANSI 125、150JIS 10K | ANSI300、600JIS16、20、30、40K | ||||||
常溫型 (P) | 伸長l型El | 伸長Ⅱ型EⅡ | 伸長III型EIII | 常溫型 (P) | 伸長l型El | 伸長Ⅱ型EⅡ | 伸長III型EIII | ||
20、25 | HA1D、R | 16 | 18 | 21 | 26 | 17 | 19 | 22 | 27 |
HA2D、R | 23 | 25 | 28 | 33 | 24 | 26 | 29 | 34 |
Ⅱ.焊接連接
公稱通徑 | 執行機構 | 常溫型 (P) | 伸長l型El | 伸長Ⅱ型EⅡ | 伸長III型EIII |
20、25 | HA1D、R | 14 | 16 | 19 | 24 |
HA2D、R | 21 | 23 | 26 | 31 |
